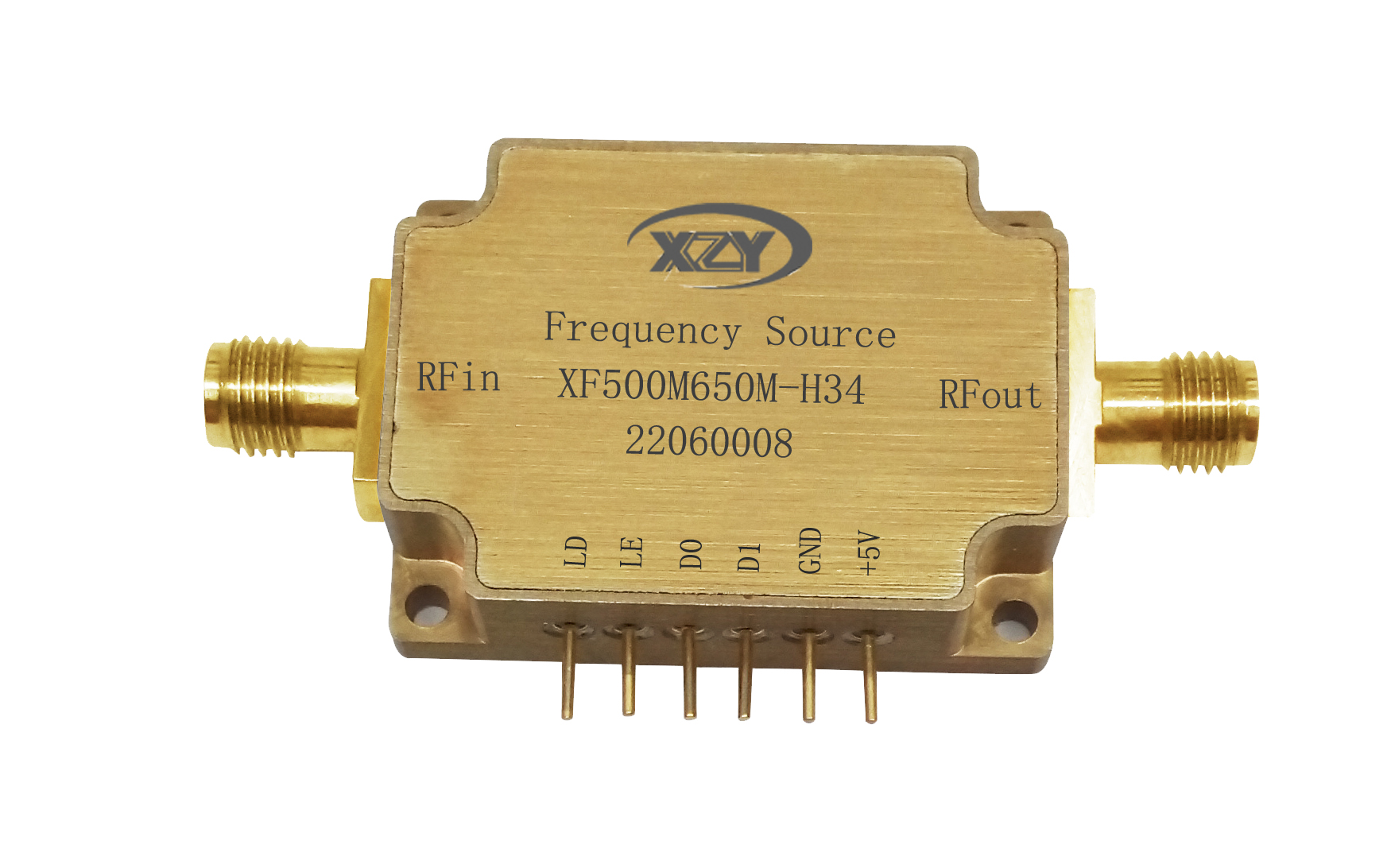

高性能頻率源-H3425系列
- 支持跳頻，點頻輸出；參考內置或外部輸入
- 頻率覆蓋范圍50MHz～6GHz
- 通用性高，標準封裝，體積小，可靠性高；低雜散，低相噪，低功耗
- 支持SPI、串口或并口控制方式；可用于地面，車載，機載等各類設備
- 產品描述：標準封裝：長34mm×寬25mm×高10mm
產品介紹
高性能頻率源-H3425系列
1、性能特點
(1) 支持跳頻，點頻輸出
(2) 參考內置或外部輸入
(3) 頻率覆蓋范圍50MHz～6GHz
(4) 通用性高，標準封裝，體積小，可靠性高
(5) 低雜散，低相噪，低功耗
(6) 支持SPI、串口或并口控制方式
(7) 可用于地面，車載，機載等各類設備
(8) 標準封裝：長×寬×高：34×25×10mm
2、環境參數
工作溫度：-45℃～+85℃
存儲溫度：-55℃～+85℃
3、外形尺寸
4、典型系列產品主要技術指標
型 號
輸出頻率
（MHz）
輸出功率
（dBm）
雜散抑制
（dBc）
切換時間
（us）
相位噪聲
dBc/Hz@1k
跳頻步進
（MHz）
功耗
（V/mA）
XF300M500M-H34
300～500
≥10
≤-65
≤50
≤-105
≥1
5V/75
XF500M650M-H34
500～650
≥10
≤-65
≤50
≤-105
≥1
5V/75
XF600M800M-H34
600～800
≥10
≤-65
≤50
≤-102
≥1
5V/75
XF750M01G0-H34
750～1000
≥10
≤-65
≤50
≤-100
≥1
5V/75
XF800M01G6-H34
800～1600
≥10
≤-65
≤100
≤-95
≥1
5V/75
XF01G502G1-H34
1500～2100
≥10
≤-65
≤50
≤-93
≥1
5V/75
XF01G902G4-H34
1900～2400
≥10
≤-65
≤50
≤-92
≥1
5V/75
XF02G402G8-H34
2400～2800
≥10
≤-65
≤50
≤-92
≥1
5V/75
XF02G602G8-H34
2600～2800
≥10
≤-65
≤50
≤-92
≥1
5V/75
XF02G703G0-H34
2700～3000
≥10
≤-65
≤50
≤-92
≥1
5V/100
XF03G003G4-H34
3000～3400
≥10
≤-65
≤50
≤-92
≥1
5V/100
XF03G303G6-H34
3300～3600
≥10
≤-65
≤50
≤-92
≥1
5V/100
XF03G603G9-H34
3600～3900
≥10
≤-65
≤50
≤-90
≥1
5V/100
XF03G904G4-H34
3900～4400
≥7
≤-65
≤50
≤-89
≥1
5V/200
XF05G506G0-H34
5500～6000
≥7
≤-65
≤50
≤-87
≥1
5V/200
XF05G806G8-H34
5800～6800
≥7
≤-65
≤50
≤-85
≥1
5V/200
XF06G807G4-H34
6800～7400
≥7
≤-65
≤50
≤-85
≥1
5V/200
XF04G008G0-H34
4000～8000
≥7
≤-65
≤150
≤-85
≥1
5V/200
