小步進頻率源-DP6035系列
- 支持跳頻，點頻輸出；DDS+PLL，實現小步進、低相噪和快速跳頻功能
- 頻率覆蓋范圍50MHz～26GHz
- 通用性高，標準封裝，體積小，可靠性高 ；支持SPI控制
- 可用于地面，車載，機載等相關設備
- 產品描述：尺寸：長60mm×寬35mm×高15mm
產品介紹
小步進頻率源-DP6035系列
1、性能特點
(1) 支持跳頻，點頻輸出
(2) DDS+PLL，實現小步進、低相噪和快速跳頻功能
(3) 參考：外部參考
(4) 頻率覆蓋范圍50MHz～26GHz
(5) 通用性高，標準封裝，體積小，可靠性高
(6) 支持SPI控制
(7) 可用于地面，車載，機載等相關設備
(8) 尺寸：長60mm×寬35mm×高15mm
2、環境參數
工作溫度：-45℃～+85℃
存儲溫度：-55℃～+85℃

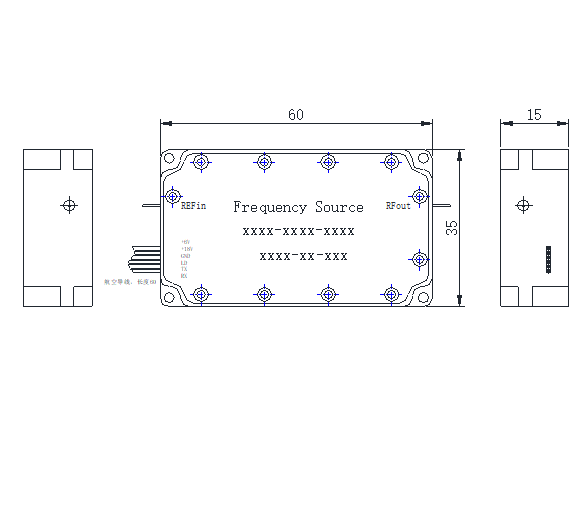

3、外形尺寸
4、典型系列產品主要技術指標
|
型 號 |
輸出頻率 （MHz） |
輸出功率 （dBm） |
雜散抑制 （dBc） |
切換時間 （us） |
相位噪聲dBc/Hz @1k |
跳頻步進 （Hz） |
功耗 （V/mA） |
|
XD03G006G0-D60 |
3000～6000 |
≥0 |
≤-65 |
≤200 |
≤-101 |
≥1 |
5V/600 |
|
XD04G008G0-D60 |
4000～8000 |
≥0 |
≤-65 |
≤200 |
≤-99 |
≥1 |
5V/600 |
|
XD05G010G0-D60 |
5000～10000 |
≥0 |
≤-65 |
≤200 |
≤-100 |
≥1 |
5V/600 |
|
XD06G012G0-D60 |
6000～12000 |
≥0 |
≤-65 |
≤200 |
≤-95 |
≥1 |
5V/600 |
|
XD10G020G0-D60 |
10000～20000 |
≥0 |
≤-65 |
≤200 |
≤-91 |
≥1 |
5V/600 |
|
XD020M15G0-D60 |
20～15000 |
≥0 |
≤-65 |
≤200 |
≤-95 |
≥1 |
5V/800 |
|
XD01G520G0-D60 |
1500～20000 |
≥0 |
≤-65 |
≤200 |
≤-91 |
≥1 |
5V/650 |
