超低相噪頻率源-FM系列
- 點頻應用，相位噪聲基本理論惡化
- 支持回流焊接工藝要求；通用性高，標準封裝，體積小，可靠性高
- 低雜散，低相噪，低功耗
- 產品描述：標準封裝：長15mm×寬12mm×高3mm
產品介紹
超低相噪頻率源-FM系列
1、性能特點
(1) 點頻應用，相位噪聲基本理論惡化
(2) 支持回流焊接工藝要求
(3) 通用性高，標準封裝，體積小，可靠性高
(4) 低雜散，低相噪，低功耗
(5) 標準封裝：長15mm×寬12×高3mm
2、環境參數
工作溫度：-45℃～+85℃
存儲溫度：-55℃～+105℃

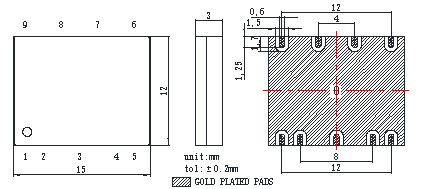

3、外形尺寸
4、典型系列產品主要技術指標
型號
參考頻率(MHz)
參考輸入功率(dBm)
輸出頻率(MHz）
輸出功率（dBm）
雜波抑制（dBc）
諧波抑制（dBc）
輸出相噪dBc/Hz
供電
(V)
@1kHz
@10kHz
XN300M-PL15
100
-5～3
300
≥5
≥70
≥20
-143
-155
+5V/80
XN400M-PL15
100
-5～3
400
≥5
≥70
≥20
-142
-155
+5V/80
XN500M-PL15
100
-5～3
500
≥5
≥70
≥20
-140
-153
+5V/80
XN600M-PL15
100
-5～3
600
≥5
≥70
≥20
-139
-152
+5V/80
XN700M-PL15
100
-5～3
700
≥5
≥70
≥20
-138
-149
+5V/80
XN800M-PL15
100
-5～3
800
≥5
≥70
≥20
-138
-149
+5V/80
XN900M-PL15
100
-5～3
900
≥5
≥70
≥20
-136
-147
+5V/80
XN01G0-PL15
100
-5～3
1000
≥5
≥70
≥20
-135
-145
+5V/80
XN01G1-PL15
100
-5～3
1100
≥5
≥70
≥20
-134
-145
+5V/80
XN01G2-PL15
100
-5～3
1200
≥5
≥70
≥20
-132
-142
+5V/80
XN01G3-PL15
100
-5～3
1300
≥5
≥70
≥20
-131
-141
+5V/80
XN01G4-PL15
100
-5～3
1400
≥5
≥70
≥20
-130
-140
+5V/80
XN01G5-PL15
100
-5～3
1500
≥5
≥70
≥20
-130
-140
+5V/80
