小型化頻率源-P1512系列
- 支持跳頻，點頻輸出
- 頻率覆蓋范圍50MHz～20GHz
- 支持回流焊接工藝要求；通用性高，標準封裝，體積小，可靠性高
- 低雜散，低相噪，低功耗；支持SPI、串口或并口等控制方式
- 產品描述：標準封裝：長15mm x 寬12mm x 高3mm
產品介紹
小型化頻率源-P1512系列
1、性能特點
(1) 支持跳頻，點頻輸出
(2) 頻率覆蓋范圍50MHz～20GHz
(3) 支持回流焊接工藝要求
(4) 通用性高，標準封裝，體積小，可靠性高
(5) 低雜散，低相噪，低功耗
(6) 支持SPI、串口或并口等控制方式
(7)標準封裝：長15mm x 寬12mm x 高3mm
2、環境參數
工作溫度：-45℃～+85℃
存儲溫度：-55℃～+105℃

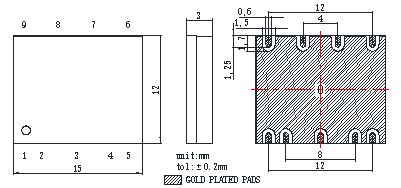

3、外形尺寸
4、典型系列產品主要技術指標
|
型號 |
輸出頻率 (MHz) |
輸出功率(dBm) |
步進 (Hz) |
相位噪聲(dBC/Hz@1k) |
鑒相雜散 (dBc) |
諧波 (dBc) |
跳頻時間 (us) |
電源 (V/mA) |
|
XF01G401G6-PL15 |
1400～1664 |
≥5 |
10～10MHz |
≤-103 |
≤-65 |
≤-10 |
≤50 |
+5/120 |
|
XF01G601G9-PL15 |
1640～1904 |
≥5 |
10～10MHz |
≤-103 |
≤-65 |
≤-10 |
≤50 |
+5/120 |
|
XF02G202G4-PL15 |
2200～2400 |
≥5 |
10～10MHz |
≤-103 |
≤-65 |
≤-10 |
≤50 |
+5/120 |
|
XF03G507G0-PL15 |
3500～7000 |
≥5 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/180,+20/10 |
|
XF04G008G0-PL15 |
4000～8000 |
≥5 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/180,+20/10 |
|
XF05G010G0-PL15 |
5000～10000 |
≥5 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/260,+20/10 |
|
XF06G012G0-PL15 |
6000～12000 |
≥5 |
10～100MHz |
≤-93 |
≤-65 |
≤-10 |
≤200 |
+5/260,+20/10 |
|
XF09G018G0-PL15 |
9000～18000 |
≥0 |
10～100MHz |
≤-90 |
≤-65 |
≤-10 |
≤200 |
+5/260,+20/10 |
|
XF10G020G0-PL15 |
10000～20000 |
≥0 |
10～100MHz |
≤-90 |
≤-65 |
≤-10 |
≤200 |
+5/260,+20/10 |
|
XF025M03G0-PL15 |
25～3000 |
≥0 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/300 |
|
XF08G009G5-PL15 |
8500～9500 |
≥0 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF09G009G9-PL15 |
9000～9900 |
≥0 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF09G510G3-PL15 |
9500～10300 |
≥0 |
10～100MHz |
≤-93 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF10G911G7-PL15 |
10900～11700 |
≥0 |
10～100MHz |
≤-93 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF11G311G5-PL15 |
11300～11500 |
≥0 |
10～100MHz |
≤-93 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF11G012G2-PL15 |
11050～12200 |
≥0 |
10～100MHz |
≤-93 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF12G613G5-PL15 |
12600～13500 |
≥0 |
10～100MHz |
≤-90 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF13G514G6-PL15 |
13500～14600 |
≥0 |
10～100MHz |
≤-90 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
