頻率源-P15系列
- 支持跳頻，點頻輸出；參考內置或外部輸入
- 頻率覆蓋范圍20MHz～10GHz
- 支持回流焊接工藝要求；通用性高，標準封裝，體積小，可靠性高
- 低雜散，低相噪，低功耗；支持SPI、串口或并口等控制方式 可用于地面，車載，機載，3G/4G/5G等各類設備
- 產品描述：標準封裝：長15.24mm×寬15.24mm×高4mm
產品介紹
頻率源-P15系列
1、性能特點
(1) 支持跳頻，點頻輸出
(2) 參考內置或外部輸入
(3) 頻率覆蓋范圍20MHz～10GHz
(4) 支持回流焊接工藝要求
(5) 通用性高，標準封裝，體積小，可靠性高
(6) 低雜散，低相噪，低功耗
(7) 支持SPI、串口或并口等控制方式 可用于地面，車載，機載，3G/4G/5G等各類設備
(8) 標準封裝：長15.24mm×寬15.24mm×高4mm
2、環境參數
工作溫度：-45℃～+85℃
存儲溫度：-55℃～+105℃

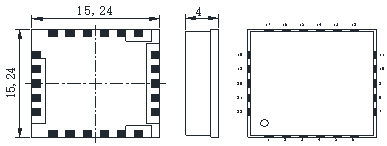

3、外形尺寸
4、典型系列產品主要技術指標
輸出頻率（MHz）
輸出功率
(dBm)
雜散抑制(dBc)
切換時間
(us)
相位噪聲
dBc/Hz@1k
跳頻步進(MHz)
功耗(V/mA)
XF045M070M-P15
45～70
≥8
≤-65
≤50
≤-125
1
5V/50
XF070M150M-P15
70～150
≥5
≤-65
≤100
≤-120
1
5V/50
XF150M300M-P15
150～300
≥10
≤-65
≤100
≤-115
1
5V/75
XF300M500M-P15
300～500
≥10
≤-65
≤50
≤-105
1
5V/75
XF500M650M-P15
500～650
≥10
≤-65
≤50
≤-105
1
5V/75
XF600M800M-P15
600～800
≥10
≤-65
≤50
≤-102
1
5V/75
XF750M01G0-P15
750～1000
≥10
≤-65
≤50
≤-100
1
5V/75
XF800M01G6-P15
800～1600
≥10
≤-65
≤100
≤-95
1
5V/75
XF01G502G1-P15
1500～2100
≥10
≤-65
≤50
≤-93
1
5V/75
XF01G902G4-P15
1900～2400
≥10
≤-65
≤50
≤-92
1
5V/75
XF02G402G8-P15
2400～2800
≥10
≤-65
≤50
≤-92
1
5V/75
XF02G602G8-P15
2600～2800
≥10
≤-65
≤50
≤-92
1
5V/75
XF02G703G0-P15
2700～3000
≥10
≤-65
≤50
≤-92
1
5V/100
XF03G003G4-P15
3000～3400
≥10
≤-65
≤50
≤-92
1
5V/100
XF03G303G6-P15
3300～3600
≥10
≤-65
≤50
≤-92
1
5V/100
XF03G603G9-P15
3600～3900
≥10
≤-65
≤50
≤-90
1
5V/100
XF03G904G4-P15
3900～4400
≥10
≤-65
≤50
≤-89
1
5V/150
XF05G506G0-P15
5500～6000
≥0
≤-65
≤50
≤-87
1
5V/120
XF05G806G8-P15
5800～6800
≥0
≤-65
≤50
≤-85
1
5V/120
XF06G807G4-P15
6800～7400
≥0
≤-65
≤50
≤-85
1
5V/120
XF003M03G0-P15
30～3000
≥-5
≤-65
≤100
≤-85
1
5V/300
XF020M06G4-P15
20～6400
≥-5
≤-65
≤100
≤-85
1
5V/150
