乒乓方式捷變頻頻率源-JP4538系列
- 乒乓捷變頻，切換時間≤1us；步進低至10Hz ;參考：外部參考
- 頻率覆蓋范圍1GHz～10GHz
- 體積小，可靠性高；低雜散，低相噪，低功耗
- 支持SPI；可用于地面，車載，機載等相關設備
- 產品描述：尺寸：長45mm×寬38mm×高12mm
產品介紹
乒乓方式捷變頻頻率源-JP4538系列
1、性能特點
(1) 乒乓捷變頻，切換時間≤1us
(2) 步進低至10Hz
(3) 參考：外部參考
(4) 頻率覆蓋范圍1GHz～10GHz
(5) 體積小，可靠性高
(6) 低雜散，低相噪，低功耗
(7) 支持SPI
(8) 可用于地面，車載，機載等相關設備
(9) 尺寸：長45mm×寬38mm×高12mm
2、環境參數
工作溫度：-45℃～+85℃
存儲溫度：-55℃～+85℃

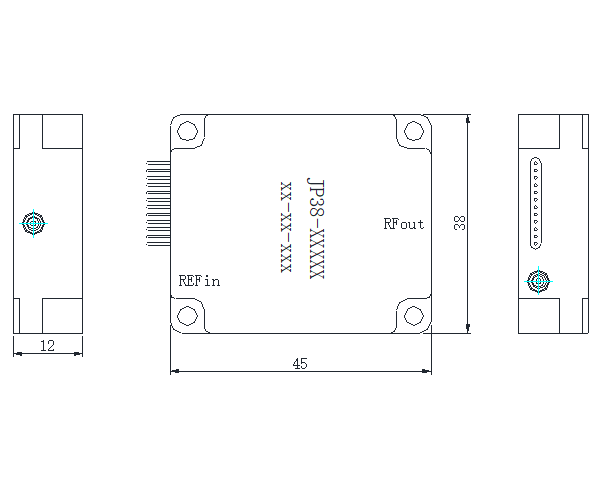

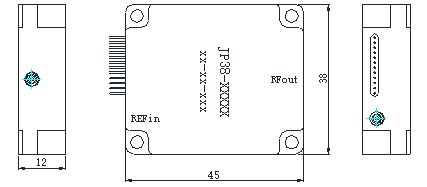

3、外形尺寸
4、典型系列產品主要技術指標
型號
輸出頻率
MHz
輸出功率
dBm
諧波抑制dBc
雜散抑制dBc
相位噪聲dBc/Hz
跳頻步進kHz
切換時間
@1k
@10k
XF03G303G6-JP45
3300～3600
≥0
≤-40
≤-65
≤-105
≤-105
≥100
≤0.5
XF03G603G9-JP45
3600～3900
≥0
≤-40
≤-65
≤-105
≤-105
≥100
≤0.5
XF03G904G4-JP45
3900～4400
≥0
≤-40
≤-65
≤-105
≤-105
≥100
≤0.5
XF05G506G0-JP45
5500～6000
≥0
≤-40
≤-65
≤-100
≤-100
≥100
≤0.5
XF05G806G8-JP45
5800～6800
≥0
≤-40
≤-65
≤-100
≤-100
≥100
≤0.5
XF06G807G4-JP45
6800～7400
≥0
≤-40
≤-65
≤-100
≤-100
≥100
≤0.5
