小功率發射模塊系列
- 發射頻率范圍覆蓋到20GHz；輸出功率及頻率可按需求設置
- 小型化，低功耗，高指標；輸出信號指標可按需設置；輸出信號調制方式覆蓋ASK、BPSK、AM等
- 控制接口SPI、UART及并口控制方式；供電電壓可按需設置
- 該類產品技術成熟，性能穩定，可靠性高；可用于通信設備，衛星通信及儀器儀表等各類設備
- 產品描述：
產品介紹

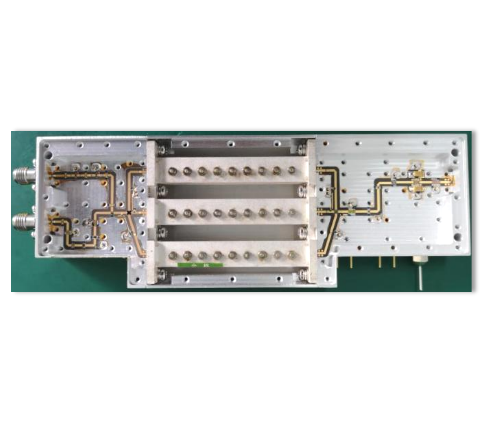

小功率發射模塊系列
1、性能特點
(1) 發射頻率范圍覆蓋到20GHz
(2) 輸出功率及頻率可按需求設置
(3) 小型化，低功耗，高指標
(4) 輸出信號指標可按需設置
(5) 輸出信號調制方式覆蓋ASK、BPSK、AM等
(6) 控制接口SPI、UART及并口控制方式
(7) 供電電壓可按需設置
(8) 該類產品技術成熟，性能穩定，可靠性高
(9) 可用于通信設備，衛星通信及儀器儀表等各類設備
2、環境參數
工作溫度：-45℃～+85℃
存儲溫度：-55℃～+85℃
3、外形尺寸
根據需求定制
4、典型系列產品主要技術指標
型號
發射頻率
(MHz)
發射峰值功率(W)
諧波抑制（dBc）
發射雜散
（dBc）
衰減范圍
供電
ACT-130170-30
1300～1700
≥44
≤-60
≤-60
0～30
+28V
ACT-200400-36
2000～4000
≥36
≤-60
≤-60
0～30
+28V
ACT-250350-51
2500～3500
≥51
≤-60
≤-60
0～30
+28V
ACT-440520-48
4400～5200
≥48
≤-60
≤-60
0～30
+28V
ACT-500600-36
5000～6000
≥36
≤-60
≤-60
0～30
+28V
